手机电池中的单片机和保护板有什么区别？

在手机电池中，「单片机」和「保护板」是两个不同层级的概念，它们的功能和物理结构有明显区别，但协同工作以确保电池安全和高效运行。以下是详细对比：

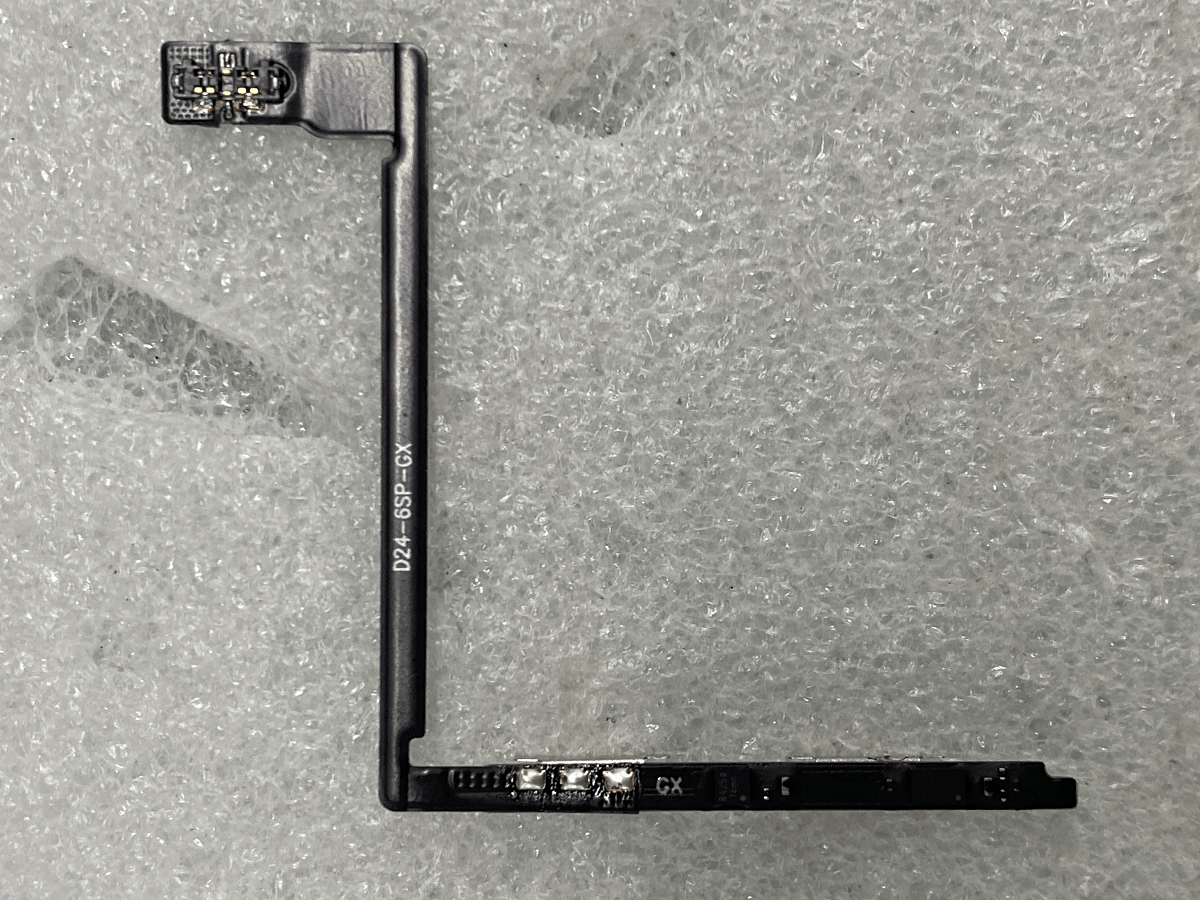

适用于苹果6SP手机的电池保护板（广信鸿升GXHS）

1. 定义与组成

对比项	单片机（MCU）	保护板（Protection Circuit Board, PCB）
本质	一种微型控制芯片（集成电路）。	一个电路板模块，包含多种电子元件和芯片。
组成	集成CPU、存储器、I/O接口的硅基芯片。	由单片机、MOSFET、保险丝、电阻电容、传感器等组成。
核心作用	智能控制（算法处理、数据计算、决策）。	物理保护（通过电路切断或限制电流/电压）。

2. 功能差异

单片机（MCU）

核心任务：

作为“大脑”，执行复杂逻辑和算法，例如：

计算电池剩余电量（库仑计功能）。

监测电池健康状态（循环次数、容量衰减）。

与手机主板通信（通过I²C/SMBus协议传输数据）。

控制多节电池的电压均衡。

保护板（PCB）

核心任务：

作为“执行层”，直接控制电路通断，例如：

通过MOSFET开关切断充放电回路（如过充、过放时）。

通过保险丝熔断永久性断开电路（如严重短路时）。

通过温度传感器触发热保护。

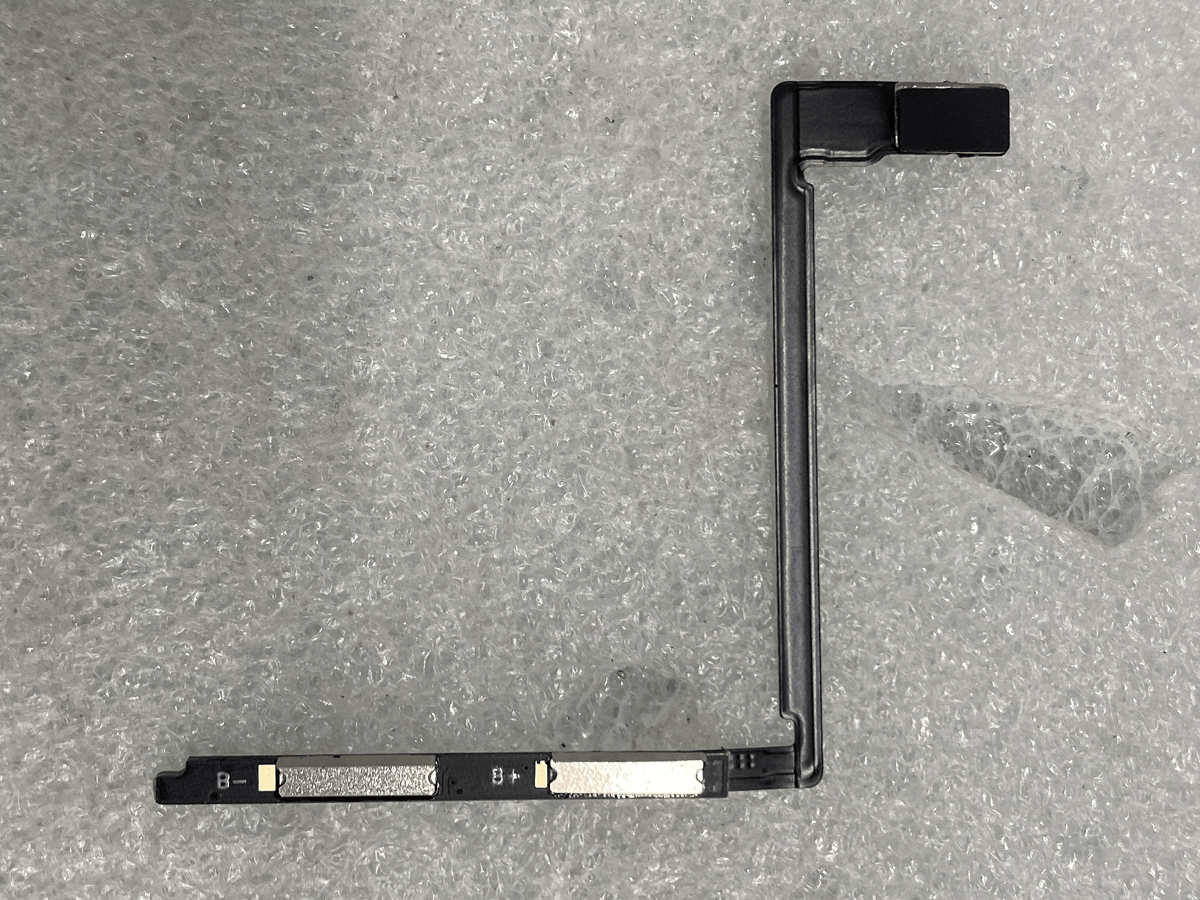

适用于苹果6SP手机的电池保护板（广信鸿升GXHS）

3. 工作流程示例

以“过充保护”场景为例，说明两者的协作：

单片机：

实时监测电池电压（例如4.2V阈值）。

判断是否超过安全值，并发出“切断充电”指令。

保护板：

接收单片机的指令，通过MOSFET关闭充电回路。

如果单片机失效，保护板上的独立电压检测电路（如DW01芯片）仍可触发保护。

4. 物理位置关系

单片机是保护板上的一个核心芯片，通常焊接在保护板的PCB上。

保护板是电池模块中的一个独立组件，与电芯通过镍片连接。保护板上可见单片机、MOSFET、保险丝等元件。

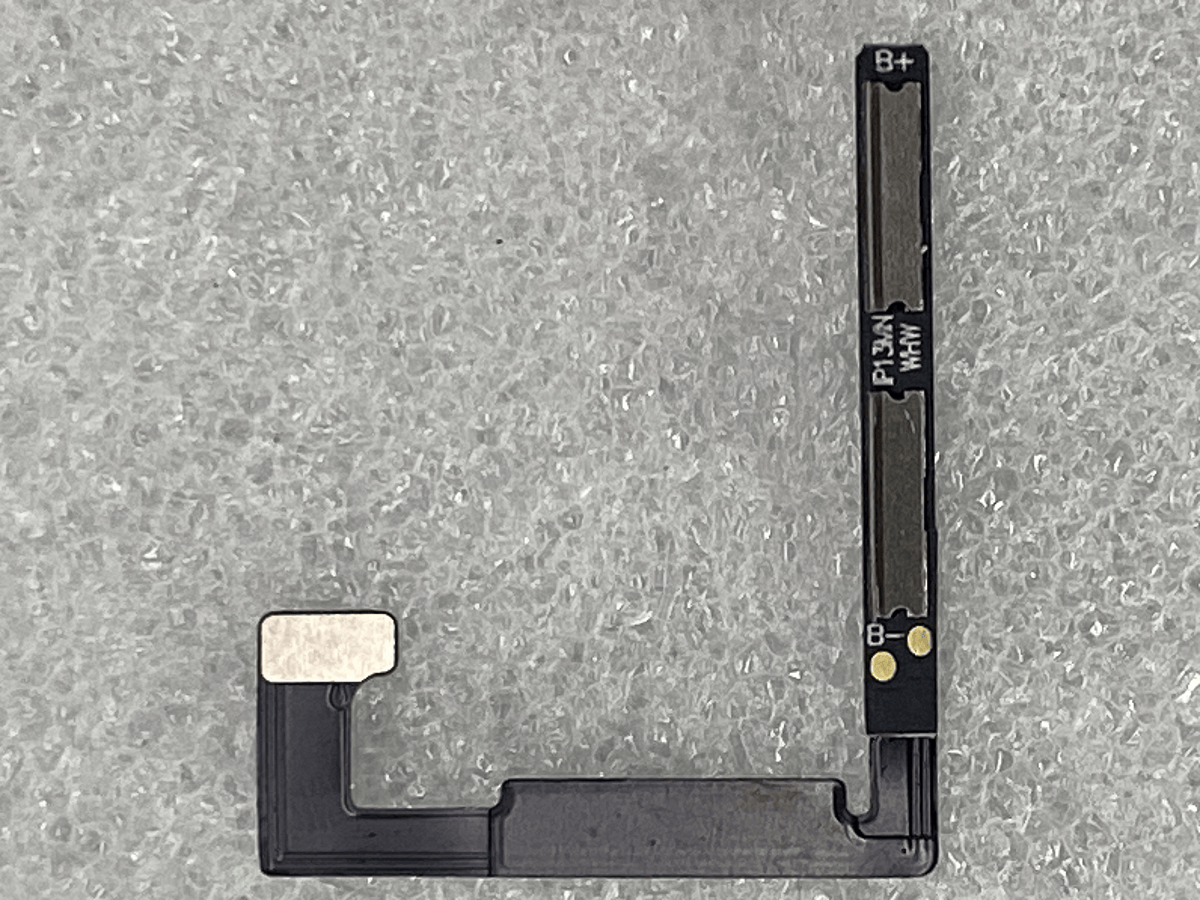

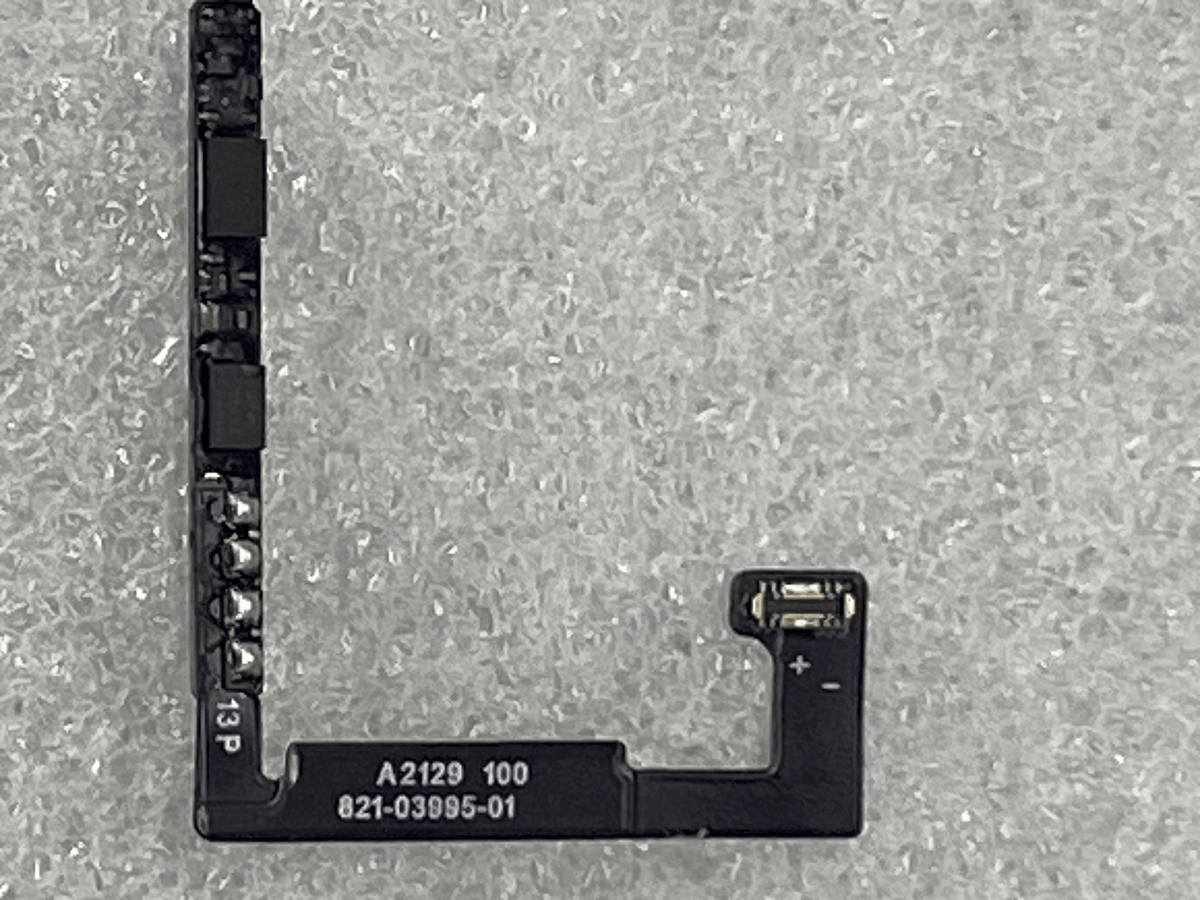

适用于苹果13P手机的电池保护板（广信鸿升GXHS）

5. 典型技术方案

品牌/场景	单片机型号	保护板关键元件
iPhone电池	苹果定制芯片（如TI BQ系列MCU）	高精度MOSFET、加密通信电路。
安卓通用电池	NXP MCU或国产芯片	DW01+8205A组合（基础过充/过放保护）。

6. 关键区别总结

适用于苹果13P手机的电池保护板（广信鸿升GXHS）

7. 用户常见误区

误区1：“保护板=单片机”

纠正：单片机只是保护板的一部分，保护板还包含其他硬件元件。

误区2：“没有单片机，保护板就无法工作”

纠正：基础保护板（如DW01方案）仅通过电压检测电路触发保护，无需单片机，但无法实现电量计算等高级功能。

总结

单片机是电池管理系统的“智能核心”，负责复杂计算和通信。

保护板是“安全执行层”，通过硬件电路直接保护电池。

两者如同“大脑”与“手脚”的关系，缺一不可，共同保障手机电池的安全与性能。
